Fundiciones Grises / Laminares

Fabricamos nuestras piezas con materiales según la normativa UNE-EN 1561 para la fundición gris o laminar

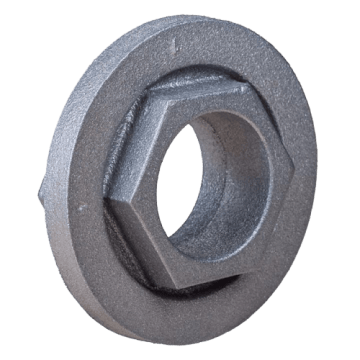

Pieza hecha mediante fundición laminar

Nuestras calidades para Fundiciones Grises / Laminares

Producimos piezas de fundición con gran resistencia al desgaste, la agresividad química, la corrosión y la vibración. Son piezas de fundición gris que presentan gran capacidad para soportar volumen o peso, y con grandes propiedades para ser fácilmente mecanizables.

Fabricamos para las siguientes calidades en fundición Gris o Laminar:

  • EN-GJL-150
  • EN-GJL-200
  • EN-GJL-250
  • EN-GJL-300

Correspondencias - Equivalencias

Fundición gris / laminar

NORMA PAÍS/AÑO 1977 1990 1990 1990 1990 1990 1990 1990 1990 1990 1990 1990 1990 (Reap. 94) 1990 1990 1990
EN 1563:1997 UK UK BELGIUM DENMARK FRANCE GERMANY NETHERLANDS ITALY NORWAY SWEDEN USA USA USA USA INTERNATIONAL JAPAN
BS1452 BS1452 NBN 830-01 OS 11 301 NFA 32-101 DIN 1691 NEN 6002-A UNI 5007 NS11 100 SS 1401 ASTM A48-94a ASTM A48M-94 ASTM A159-83 USA SAE J431 ISO 185 JIS G5501
Símbolo Número
ENGJL-100 ENJL-1010 100 FGG10 GG15 G10 G10 SjG100 110,00 20 100 FC100
ENGJL-150 ENJL-1020 150 150 FGG15 GG20 FGL 150 G15 GG15 G15 SjG150 115,00 25 150/175 150 FC150
ENGJL-200 ENJL-1030 220 200/220 FGG20 GG25 FGL 200 G20 GG20 G20 SjG200 120,00 30/35 200/225 200 FC200
ENGJL-250 ENJL-1040 260 250 FGG25 GG30 FGL 250 G25 GG25 G25 SjG250 125,00 40 250/275 250 FC250
ENGJL-300 ENJL-1050 300 300 FGG30 GG35 FGL 300 G30 GG30 G30 SjG300 130,00 45/50 300/325 300 FC300

Especificaciones técnicas

Fundición gris / laminar según norma europea EN: 1561:1997

Designación del material Resistencia a la tracción Rm Límite elástico Rp 0,2 Intervalos de durezas Alargamiento A Resistencia a la comprensión Resistencia a la cizalladura Resistencia al doblado db Módulo de elasticidad E metalográfica Estructura predominante
Simbólica Númerica Según la dureza N/mm2 N/mm2 HB % N/mm2 N/mm2 N/mm2 Kn/mm2
EN-GJL-150 EN-JL-1020 EN-JL-2020 150-250 98 a 165 125-205 0,8 a 0,3 600 170 250 78 a 103 Ferrita - Perlita
EN-GJL-200 EN-JL-1030 EN-JL-2030 200-300 130 a 195 150-230 0,8 a 0,3 720 230 290 88 a 113 Perlita
EN-GJL-250 EN-JL-1040 EN-JL-2040 250-350 165 a 228 180-250 0,8 a 0,3 840 290 340 103 a 118 Perlita
EN-GJL-300 EN-JL-1050 EN-JL-2050 300-400 195 a 260 200-275 0,8 a 0,3 960 345 390 108 a 137 Perlita
EN-GJL-350 EN-JL-1060 EN-JL-2060 350-450 228 a 285 220-290 0,8 a 0,3 1080 400 490 123 a 143 Perlita

Creamos el producto que necesita tu sector

En Fundiciones Roma trabajamos con todo tipo de sectores industriales, para los que hacemos las mejores piezas de fundición gris y nodular. Conseguimos que los proyectos se hagan realidad, atendemos vuestros casos, ofrecemos soluciones.
